Принцип преобразования для всех один — измеряемое значение (давление, уровень, температура итд.) преобразуется в электрическую величину - выходной сигнал. Ведь электрический сигнал просто передать и легко обработать системе управления — контроллеру.

Типы выходных сигналов

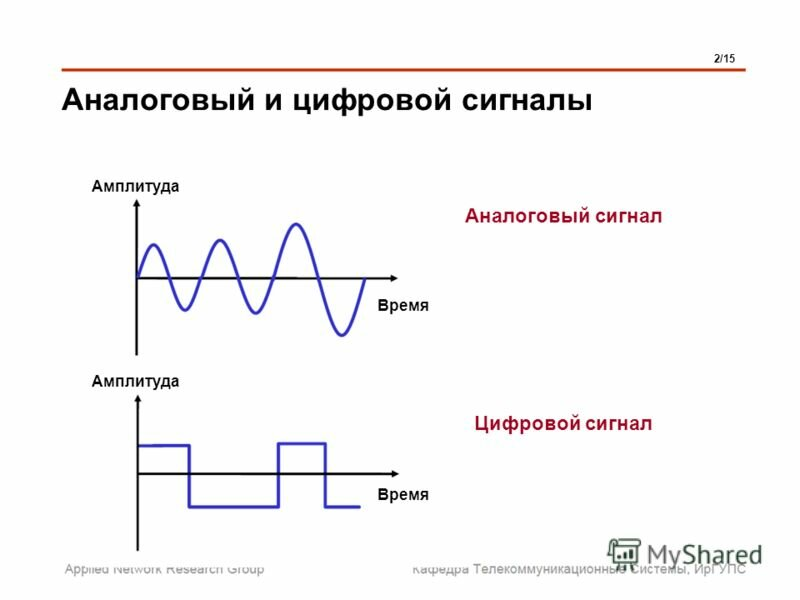

Аналоговый выходной сигнал - На выходе из датчика мы имеем непрерывный линейный сигнал по току или по напряжению, который мы можем регистрировать самыми простыми приборами, даже обычным бытовым тестером. 4…20 мА — это самый распространенный выходной сигнал для датчиков во всем мире, также популярными аналоговыми сигналами являются 0…10 В, 0,5…4,5 В и другие.

Цифровой выходной сигнал - сигнал, который можно представить в виде последовательности цифровых значений. В наше время наиболее распространены двоичные цифровые сигналы (0 и 1) в связи с простотой кодирования и используемостью в двоичной электронике:

  • Цифровой сигнал имеет только два состояния: 1 и 0. То есть, либо сигнал есть, либо его нет.
  • Цифровой сигнал является дискретным (прерывистым).
  • Цифровой сигнал можно шифровать (протоколы передачи данных).
  • Аналоговый сигнал сопровождается большим количеством помех, в то время, как цифровой умеет их фильтровать.
  • Для датчиков давления применяются различные интерфейсы передачи цифровых данных ("Токовая петля", RS 232, RS 485 и др.) и цифровые протоколы (HART, Modbus, CAN и др.)

Ратиометрический выходной сигнал - Этот сигнал используется пока достаточно редко, особенно в нашей стране, но с каждым днем он набирает все большую популярность. Особенностью ратиометрического выходного сигнала является зависимость значения сигнала от напряжения питания. Т.е. мы можем говорить, что этот сигнал является безразмерным и представляет собой ничто иное как процентное отношение сигнала питания. Обычно, про датчик с ратиометрическим выходным сигналом говорят 0,5…4,5В ратиометрический (ratiometric), на самом же деле 0,5…4,5В мы имеем только при условии стабильного напряжения питания 5В, поэтому правильно с физической точки зрения говорить: 0,5В/5В…4,5В/5В. Если же напряжение питания изменится, то пропорционально ему изменится и выходной сигнал.
