Во всем мире приняты практически стандартные принципы взрывобезопасности. Международная Электротехническая Комиссия (МЭК) дает рекомендации надлежащим центрам в США и в Европе по методам контроля аппаратуры на соответствие требованиям взрывобезопасности и методам ее сертификации. Поэтому, несмотря на различные названия стандартов (Россия – ГОСТ, Европа – ATEX, США – FM), методы классификации в разных странах совпадают.


Классификация взрывоопасных зон


Специалистами эксплуатирующей или проектной организации совместно с технологами, выясняется класс взрывоопасной зоны. На основании чего выбирается электрооборудование.

В соответствии с российскими нормативными документами выделяются следующие взрывоопасные зоны:

  • зоны класса В-1 — находятся в помещениях, где даже при соблюдении нормального режима работы пары ЛВЖ или горючие, выделяясь в определенных количествах и  взаимодействуя с воздухом, могут образовывать взрывоопасные смеси.
  • зоны класса В-1а — находятся в помещениях, где при соблюдении нормального режима работы горючие газы (при любом нижнем концентрационном пределе воспламенения) или пары ЛВЖ, взаимодействуя с воздухом, не образовывают взрывоопасные смеси, если нет неисправностей и аварий.
  • зоны класса В-1б —  подобны В-1а, но при авариях у горючих газов нижний предел воспламенения высокий (пятнадцать процентов и выше). Горючие вещества  имеют резкий запах при опасных концентрациях. Сюда входят лабораторные помещения и другие помещения, содержащие такие малые концентрации горючих газов и ЛВЖ, которые малы для создания  взрывоопасной смеси, а также помещения, в при проведении работ не используется открытое пламя. Эти зоны не взрывоопасны, если при проведении работ с опасными веществами используются вытяжные шкафы или вытяжные зонтики.
  • зоны класса В-1г – области у наружных установок, например: технологические устройства, содержащие горючие газы или ЛВЖ, открытые нефтеловушки, резервуары ( подземные или наземные), с горючими газами или ЛВЖ. К этой же зоне относятся пруды-отстойники, имеющие нефтяную пленку на поверхности и  с эстакады для слива-налива ЛВЖ.
  • зоны класса В-2 – расположены в помещениях, где при нормальных режимах работы, горючие пыли и волокна выделяются и переходят во взвешенное состояние горючие в таком количестве, что создаются взрывоопасные смеси.
  • зоны класса В-2а - находятся в помещениях, где при соблюдении нормального режима работы опасные условия не возникают. Исключение составляют неисправности и аварии.

В нормативных документах указываются геометрические размеры каждого класса зон. Взрывозащищённое оборудование, работающее в зоне определенного класса должно иметь надлежащую степень взрывозащиты.

Согласно ГОСТ 31610.10-2012/IEC 60079-10:2002

Современная классификация зон для газов и паров включает зоны трех классов: 0, 1 и 2, но практика показала, что общая классификация зон одновременно для газа и пыли является неприемлемой. В отличие от зон для газа или пара, зоны, опасные по воспламенению горючей пыли, не могут быть классифицированы в зависимости от нормальных или аварийных условий и от времени. Усиленная вентиляция может привести к появлению облаков пыли и поэтому увеличить, а не уменьшить опасность.

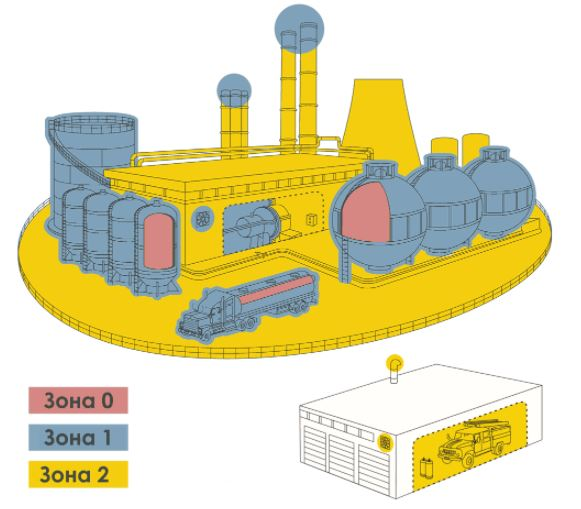

Классификация взрывоопасных зон для газовых сред

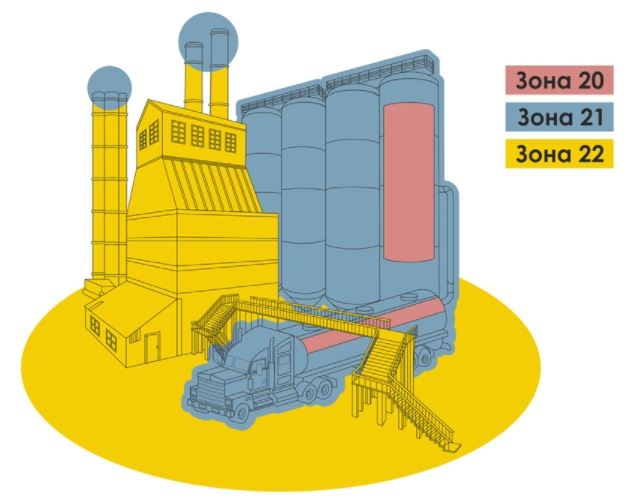

Классификация взрывоопасных зон по пыли



  • Зона 20 - Зона, в которой горючая пыль в виде облака присутствует постоянно или частично при нормальном режиме работы оборудования в количестве, способном произвести концентрацию, достаточную для взрыва горючей или воспламеняемой пыли в смесях с воздухом, и/или где могут формироваться слои пыли произвольной или чрезмерной толщины. Это могут быть облака внутри области содержания пыли, где пыль может образовывать взрывчатые смеси часто или на длительный период времени.
  • Зона 21 - Зона, не классифицируемая как зона класса 20, в которой горючая пыль в виде облака не может присутствовать при нормальном режиме работы оборудования в количестве, способном произвести концентрацию, достаточную для взрыва горючей пыли в смесях с воздухом. Эта зона может включать кроме прочих, области в непосредственной близости от накопления пыли или мест освобождения и области, где присутствуют облака пыли, в которых при нормальном режиме работы может создаться концентрация, достаточная для взрыва горючей пыли в смесях с воздухом.
  • Зона 22 - Зона, не классифицируемая как зона 21, в которой облака горючей пыли могут возникать редко и сохраняются только на короткий период или в которых накопление слоев горючей пыли может иметь место при ненормальном режиме работы, что может привести к возникновению способных воспламеняться смесей пыли в воздухе. Если, исходя из аномальных условий, устранение накоплений или слоев пыли не может быть гарантированно, тогда зону классифицируют как зону класса 21. Эта зона может включать, кроме прочих, области вблизи оборудования, содержащего пыль, из которого пыль может улетучиваться через места утечки и образовывать отложения (например помещения, в которых пыль может улетучиваться со станка (фрезы) и затем оседать).

Классификация взрывоопасных зон по СП 42 3.1325800.2018


Согласно СП 423.1325800.2018 (вступил в силу 25.06.2019г.

  • Зона класса 0 – пространство внутри помещения или емкости технологического аппарата (технологический аппарат, насос, резервуар, труба и т.д.), в которых взрывоопасная газопаровоздушная смесь присутствует постоянно и распространяется по всему помещению или емкости.
  • Зона класса 1 – пространство внутри помещения либо у наружной установки, в котором выделяются взрывоопасные горючие газы и пары ЛВЖ в количествах и со свойствами, позволяющими образовывать с воздухом взрывоопасные смеси в пределах между нижним и верхним концентрационными пределами диапазона воспламенения при ведении технологического процесса в нормальных условиях. Зона 1 разбивается на зоны 1а и 1г.
  • Зона класса 1а – зона, расположенная в помещении, в котором выделяются горючие газы и пары ЛВЖ в количествах и со свойствами, позволяющими образовывать с воздухом взрывоопасные смеси в пределах между нижним и верхним концентрационными пределами диапазона воспламенения при ведении технологического процесса в нормальных условиях.
  • Зона класса 1г – пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ, надземных и подземных резервуаров с ЛВЖ или горючими газами (газгольдеры), эстакад для слива и налива ЛВЖ, открытых нефтеловушек, прудов-отстойников с плавающей нефтяной пленкой и т. п.
  • К зонам класса 1г также относятся:
    пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами класса 0;
    пространства у наружных ограждающих конструкций, если на них расположены устройства для выброса воздуха из систем вытяжной вентиляции помещений со взрывоопасными зонами любого класса или если они находятся в пределах наружной взрывоопасной зоны;
    пространства у предохранительных и дыхательных клапанов емкостей и технологических аппаратов с горючими газами и ЛВЖ.
  • Зона класса 2 – пространство внутри помещения либо у наружной установки, в котором взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела диапазона воспламенения) или паров ЛВЖ с воздухом не образуются или возникают редко или в результате аварий или неисправностей и сохраняются очень непродолжительное время. Зона 2 разбивается на зоны 2а, 2б и 2г
  • Зона класса 2а – зона, расположенная в помещении, в котором при нормальной эксплуатации взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела диапазона воспламенения) или паров ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей.
  • Зона класса 2б – зона, расположенная в помещении, в котором при нормальной эксплуатации взрывоопасные смеси горючих газов или паров ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей и которые отличаются одной из следующих особенностей:
  • 1) Горючие газы в этих зонах обладают высоким нижним концентрационным пределом диапазона воспламенения (15 % и более) и резким запахом при предельно допустимых концентрациях по ГОСТ 12.1.005 (например, машинные залы аммиачных компрессорных и холодильных абсорбционных установок).
  • 2) Помещения производств, связанных с обращением газообразного водорода, в которых по условиям технологического процесса исключается образование взрывоопасной смеси в объеме, при воспламенении которого развивается расчетное избыточное давление взрыва, превышающее 5 кПа, и имеют взрывоопасную зону только в верхней части помещения. Взрывоопасная зона условно принимается от отметки 0,75 общей высоты помещения, считая от уровня пола, но не выше кранового пути при его наличии (например, помещения электролиза воды, зарядные станции тяговых и стартерных аккумуляторных батарей).
  • К классу 2б относятся также зоны лабораторных и других помещений, в которых горючие газы и ЛВЖ имеются в небольших количествах, недостаточных для создания взрывоопасной смеси в объеме, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа, и в которых работа с горючими газами и ЛВЖ проводится без применения открытого пламени. Эти зоны не относятся к взрывоопасным, если работа с горючими газами и ЛВЖ проводится в вытяжных шкафах или под вытяжными зонтами.
  • Зона класса 2г – пространства у наружных установок, в которых взрывоопасные смеси горючих газов не образуются либо возникают редко или в результате аварий или неисправностей и сохраняются очень непродолжительное время.
  • К зонам класса 2г также относятся пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами класса 1a. Для наружных взрывоопасных установок взрывоопасная зона класса 2г распространяется на 0,5 м по горизонтали и вертикали от проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами класса 1а.

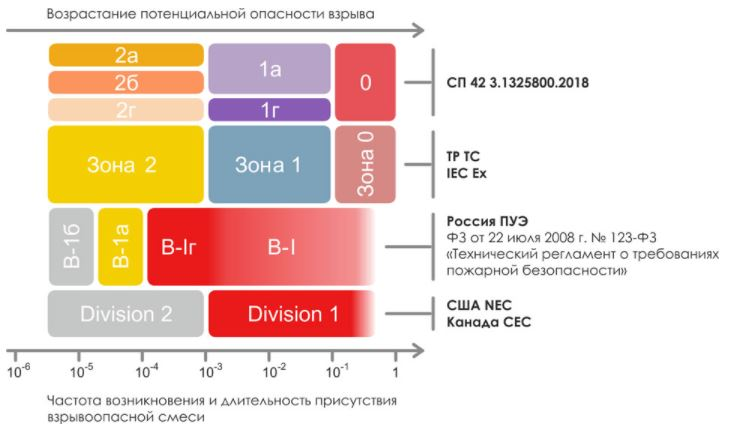

Сводная классификация взрывоопасных зон
